15 июня 2016. Сканирующий электронный микроскоп Ultra Plus фирмы Carl Zeiss запустили в экспозиции "Морской микромир" Приморского океанариума. Он позволяет увидеть объекты в увеличении, сотни тысяч раз превышающим формируемое человеческим глазом. Прибор предназначен для фундаментальных и прикладных исследований в технологиях последнего поколения, сообщили РИА PrimaMedia в пресс-службе океанариума.
Оборудование будет задействован в рамках центра коллективного пользования. Работать с ним смогут не только сотрудники национального научного центра, но и ученые из государственного федерального университета, научно-исследовательских институтов министерств и ведомств.
Мониторы выводят изображение в режиме реального времени и параметры работы аппарата. Фото: предоставлено Приморским океанариумом

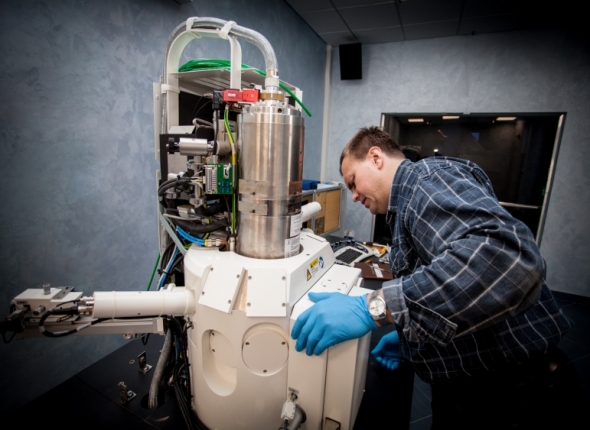

Микроскоп состоит из нескольких основных блоков, как и все классические сканирующие электронные микроскопы. В нижнем — камера для образцов с вакуумной системой, средний занимает колонна с детекторами, апертурами и системой электромагнитных линз, в верхнем находится электронная пушка с катодом. Изображение формируется пучком электронов, падающих на образец и отраженных либо прошедших через него. Далее сигнал попадает на детекторы, которые формируют изображение или спектр.
Камера микроскопа, перед открытием в нее напускают газообразный азот, чтобы в камеру не попадала пыль. Фото: предоставлено Приморским океанариумом
В таких аппаратах используются различные типы источников электронов. В установленной в океанариуме модели — катод с полевой эмиссией. Он позволяет достичь максимального разрешения при более низких ускоряющих напряжениях. Столь высокое разрешение используется для исследований в нано— и биотехнологиях.
Столик с образцами, так называемая "карусель". Сюда помещают подготовленные для исследования образцы. Фото: предоставлено Приморским океанариумом
Для оборудования подобной сложности помещение особым образом подготовили: обеспылены все конструкции, выполнены повышенные требования по акустическим вибрациям, электромагнитным полям, бесперебойному электропитанию, заземлению, системам кондиционирования и вентиляции. По сути, сделан аналог "чистой комнаты". На потолке смонтирована специальная газожидкостная система автономного пожаротушения.
Столик с образцами установлен в микроскоп. Фото: предоставлено Приморским океанариумом
Через два дня после распаковки, установки и подготовительных технических манипуляций специалисты получили "картинку" — изображение с тестовых образцов. По нему можно проверить реальную разрешающую способность прибора. По паспортным данным разрешение составляет 1 нанометр. Ожидания ученых оправдались.
Тестовое изображение с образца напыленного на углерод золота. Фото: предоставлено Приморским океанариумом
Технический потенциал микроскопа дает возможность установить дополнительное оснащение: рентгеновский микроанализ для исследования состава образцов; столики с нагревом и охлаждением, позволяющие наблюдать образцы в динамике; другие аналитические приставки и манипуляторы. Микроскоп способен работать практически с любым материалом, за исключением разве что жидкостей и газов.
Отсюда посетители экспозиции увидят лабораторию, в реальном времени на экран будет выводится картинка с микроскопа. Фото: предоставлено Приморским океанариумом
Это второй сканирующий электронный микроскоп подобной модели в Приморье. Аналогичный установлен в Дальневосточном федеральном университете.
